- 首頁>優勢產品>棘輪手扳葫蘆>>SJJR型棘輪緊線器
SJJR型棘輪緊線器
產品簡介：緊線器分為手拉葫蘆、手扳葫蘆和棘輪緊線器以及雙鉤緊線器。其中，手拉葫蘆、手扳葫蘆主要用于拉緊電力和架空線路的電線等各類纜線，牽引、搬移設備等重物，汽車運輸時固定大型設備等貨物。手拉葫蘆、手扳葫蘆按驅動方式有手拉和手扳兩種，手拉葫蘆是通過手拉環鏈達到拉緊、起重的目的，手扳葫蘆有環鏈?zhǔn)职夂J和鋼絲繩手扳葫蘆，手扳葫蘆是通過手柄扳動環鏈或鋼絲繩達到拉緊、起重的目的。手拉葫蘆、手扳葫蘆可以進行提升、牽引、下降、校準等作業。若配置卡線器等特殊裝置，不但可以作非直線牽引作業，而且可以很方便地選擇合適的操作位置，或以較小噸位的機具成倍地?cái)U(kuò)大其負載能力，對較大噸位負載可以采用數個手拉葫蘆、手扳葫蘆并列作業。棘輪緊線器又稱棘輪手扳葫蘆，是一種在輸電線路工程施工中用于收緊鋼絞線、小截面導線的張緊、緊線的工具。通常先使用卡線器固定導線，再通過緊線器將導線收緊到合適的弧垂。雙棘輪緊線器的結構包括支架、 棘輪、 轉軸， 棘爪。其中，轉軸設在支架中，其兩端分別固定有棘輪，每個棘輪與棘爪相配合，棘爪活動固定在支架上。產品簡介：緊線器分為 手拉葫蘆 、 手扳葫蘆 和棘輪緊線器以及雙鉤緊線器。其中，手拉葫蘆、手扳葫蘆主要用于拉緊電力和架空線路的電線等各類纜線，牽引、搬移設備等重物，汽車運輸時固定大型設備等貨物。手拉葫蘆、手扳葫蘆按驅動方式有手拉和手扳兩種，手
技術參數：

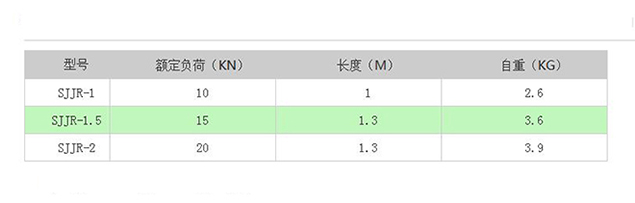

SJJR型棘輪手扳葫蘆技術參數
解決方案：
目前， 在貨運行業中，捆扎貨物需兒個人操作，費時， 費力， 很不方便。棘輪手扳葫蘆是目前解決此類行業問題的優選方案。應用棘輪緊線器，所采用的技術方案是：將線繩繞壓在圓頭直桿上，然后轉動轉軸， 轉軸帶動棘輪轉動， 同時棘爪與棘輪進行咬合，當轉軸停止轉動時，棘爪將棘輪固定，防止回轉。
在本技術方案中，所述緊線器可根據實際需要選擇棘輪集線器或雙棘輪緊線器。棘輪手扳葫蘆解決方案所涉及的技術方案結構簡單、 使用方便， 一個人便可操作， 勞動強度低， 且工作效率高，采用雙棘輪結構使其性能更可靠，特別適合貨運中鋼絲繩使用。
雙棘輪緊線器使用方法：將線繩繞壓在圓頭直桿3上， 然后轉動轉軸2，轉軸2帶動棘輪4轉動， 同時棘爪5與棘輪4進行咬合，當轉軸停止轉動時，棘爪5將棘輪4固定。單向操作是負荷小時使用：提前將一側棘爪抬起， 用銷釘穿過支架和棘爪上的銷孔， 使用另外一側即可。有圖有真相：

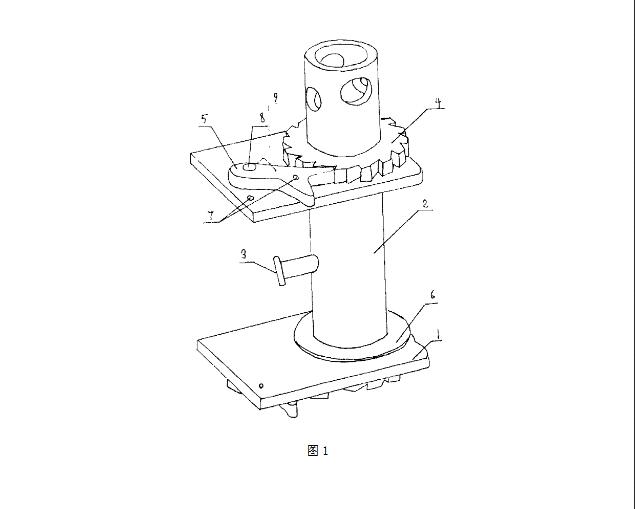

雙棘輪緊線器使用方法結構圖
實物攝影：
SJJR型棘輪手扳葫蘆
