產品細節：

1.嵌入式吊鉤設計；

2.鋁壓鑄的外殼,美觀又結實；

3.手柄采用鋁鍛壓更加牢固；

4.尼龍拉環。

結構特點：鋁合金手扳葫蘆產品包括棘輪扳手組件1、齒輪傳動組件2、鏈條3、固定鉤4、主體外殼5和吊鉤座組件6組成，上述結構的連接關系屬于被公開的技術，故不展開講，本手扳葫蘆的吊鉤座組件6包括吊鉤61、吊鉤座62、鏈條連接柱63和螺栓64，吊鉤61設于吊鉤座62上，吊鉤座62內固定有鏈條連接柱63，鏈條連接柱63上開有鏈條槽11，鏈條槽11位于螺栓64的中間，鏈條3的端部置于鏈條槽11內，螺栓64貫穿吊鉤座62和鏈條連接柱63后將鏈條3連接于鏈條槽11內；鏈條槽11包括內槽631和外槽632兩個部分，鏈條3的###鏈環31置于內槽631，第二鏈環32置于外槽632內，外槽632的內徑自?xún)?nèi)向外逐漸擴大；本手扳葫蘆的主體外殼5、吊鉤座62和鏈條連接柱63為鋁合金材質，在保證使用強度的前提下盡可能減輕了自重。本手扳葫蘆的吊鉤座62和鏈條連接柱63位于同一中心軸線上，螺栓64垂直貫穿吊鉤座62和鏈條連接柱63的中心軸線，將吊鉤座62及鏈條連接柱63貫穿中心并緊配。該手扳葫蘆包括###螺母7和第二螺母8，吊鉤61通過吊鉤座62內的###螺母7固定；螺栓64通過兩端的第二螺母8連接于吊鉤座62。此手扳葫蘆還包括有連接銷9，鏈條連接柱63通過連接銷9固定于吊鉤座62內，主要作用是將鏈條連接柱63固定于吊鉤座62內。為了保證在起吊的過程中防止脫鉤，這種手扳葫蘆在吊鉤61的開口處設有擋條10。為防止固定鏈條3的螺栓64在受拉力時彎曲變形，在現有結構上我們將鏈條連接柱63壓入吊鉤座62內，由連接銷9將吊鉤座62及鏈條連接柱63貫穿中心并緊配，并將鏈條連接柱63固定在吊鉤座62之內使鏈條3不會在受拉力時在吊鉤座62內產生軸向位移；此結構能夠增加螺栓64受力時抵抗彎曲變形的能力，提高組件的整體剛性，結構緊湊，重量輕。有圖有真相：

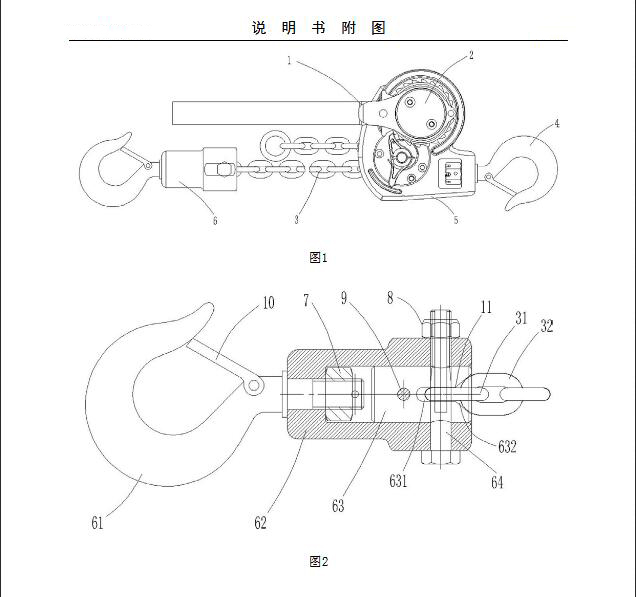

鋁合金手扳葫蘆說明書附圖

性能特點：本環鏈?zhǔn)职夂J產品的鏈條連接柱上鏈條槽的結構能夠增加螺栓受力時抵抗彎曲變形的能力，提高組件的整體剛性，結構緊湊，重量輕，同時采用了高強度鋁合金材質，在保證使用強度的前提下盡可能減輕了自重。適用于造船、郵電、礦山、電力、交通運輸?shù)炔块T(mén)在無電源場合用作重物起吊、設備安裝、機械牽引等作業。本系列手扳葫蘆可在空載時快速拽動起重鏈，實現下吊鉤的快速定位。

技術參數：


鋁合金手扳葫蘆技術參數

使用條件：

使用溫度范圍：-40°C~+60°C；

使用材料：沒有使用防火花材料或石棉等特殊材料；

使用環境范圍：請?jiān)?span lang="EN-US">###RH以下使用,不能在水中使用。

應用優勢：相較于普通手扳葫蘆和手拉葫蘆，鋁合金環鏈?zhǔn)职夂J重量較輕，便于高空作業人員攜帶使用。特別是在電力施工搶修調整導線弧垂時，由于鋁合金手扳葫蘆操作方便，重量輕，收放鏈條較之普通手扳葫蘆快；普通手拉葫蘆的鏈條容易在吊鉤座內產生軸向位移，在吊起重物的過程中可能滑動找出安全隱患，同時還可能縮短其使用壽命。

實物攝影：


鋁合金手扳葫蘆實物攝影

使用規則

1. 禁超載使用。

2. 嚴禁用人力以外的其他動力操作。

3. 在使用前須確認機鍵完好無損，傳動部分及起重鏈條滑潤良好，空轉情況正常。

4. 起重前檢查上、下吊鉤是否鉤牢。嚴禁重物吊在吊鉤等的錯誤操作。起重鏈條不得有錯扭的鏈環，以確保安全。

5. 操作時如發現手扳力大于正常板力時，應立即停止使用，判斷A.重物是否與其他物件牽連。B.手扳葫蘆機件有無損壞。C.重物是否超出了手扳葫蘆的額定載荷。

維護說明：

1.使用完畢應將手扳葫蘆清理干凈，并涂上防銹油脂，存放在干燥地方。

2.維護和檢修應由熟悉手扳葫蘆機構者進行，防止不懂本機械原理者隨意拆裝。

3.手扳葫蘆經過清洗檢修，應進行空載實驗，確認工作正常，制動可靠時，才能使用。

4.制動器的摩擦表面必須保持干凈，制動器部分應經常檢查，防止制動失靈造成事故。
