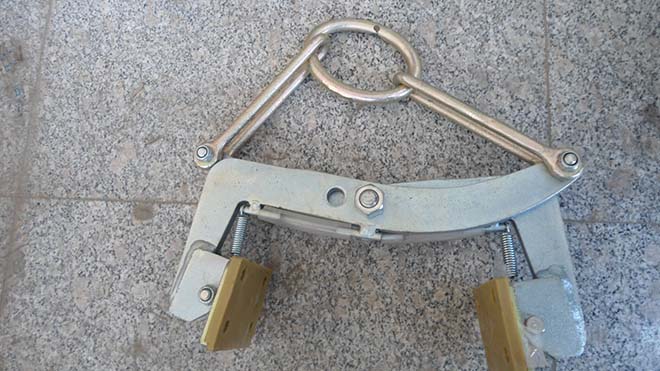

石材夾具 簡稱吊板夾。石材夾具是石材企業必不可少的物料輸送工具。石材夾具是一種使用很普遍的非標裝置。現將其設計原理簡介如下，供參考。 吊板夾由橡膠板、夾塊、杠桿、拉桿、吊耳、四個銷子等組成。 石材夾具廠家貼士： 受力分析： 吊板夾的幾何尺寸與吊

1. 吊板夾的幾何尺寸與吊運物重量無關。
2. 當阻力臂一定時，動力臂隨石塊厚度增加而減少，直###零和負值。為了避免這種現象，可以限定動力臂的值不要過?。ㄒ话悴灰∮?80-200）。
3. 對阻力臂的選取主要考慮杠桿的制造要求，即夾塊要全部夾在石板上。當石塊厚度不大時，（小于50時），阻力臂150。當石塊厚度>50時，阻力臂的值應適當增加，以便既能滿足制造要求，又可使外型保持美觀。

1. 石材夾具杠桿一般采用矩形截面，常用鋼板制造，也可鍛造。
2. 銷軸的計算。
